CENTRIFUGALNE  BREZLEŽAJNE   ČRPALKE    VERTIKALNE



   Serija RXL


POVPRAŠEVANJE & CENIK



 Nazaj na IZDELKI

SERIJA R (stara verzija ) RBL vertikalne črpalke
FILTRIRNE NAPRAVE

Morda horizontalna izvedba?
CBB črpalke

ZAKAJ IZBRATI    RXL    IN NJENE PREDNOSTI
  CENTRIFUGALNE     BREZLEŽAJNE    ČRPALKE

manjši modeli so samosesalni do višine 180mm nato 250 mm ,večji modeli 300mm  do 400mm
montira se na rob posode ali rezervarja če se doda na koncu nepovratni ventil je samosesalna vse do dna
lahko črpal iz  ,globine tudi več metrov
lahko obratujejo  na suho V SUHEM TEKU , torej da zmanjka tekočine ali ko nekdo zapre sesalni vod ..
prečrpava lahko umazane tekočine in tudi abrazivne tekočine ( steklo , kamenčki )
kisline ali lugi so lahko koncentrirani
temperaturna obstojnost vse do 75 C (pp )/ 130 C (INOX)/ 50 C (pvc )
izdelane so za industrijo in prilagojeno kupcu
ugodna cena
servis zagotovljen in rezervni deli so stalno na zalogi
AIRFLOW izvedba znatno podaljša ležaje elektromotorja tudi pri  težkih obratovalnih pogojih

ČRPALKE LASTRATECH SO ŽE OPREMLJENE Z NOVIMI  VARČNIMI MOTORJI   IE3, LAHKO PA V KOMBINACIJI Z FREKVENČNIM PRETVORNIKOM.

opis:Centrifugalne brez ležajne črpalke so namenjene za pretakanje agresivnih, nečistih, čistih in viskoznih tekočin v različnih  vejah industrije. Prečrpavamo lahko tudi medije v katerih so abrazivne snovi ( žlindra, steklo,ostružki ..)
Črpalka nima drsnih ležajev, tako da ne pride do poškodb tudi kadar deluje v prazno oz.da medij ni prisoten.Črpalka teče mirno in tiho.  Črpalke so samosesalne do globine cca 180 mm pri večjih modelih 300 ali 400 mm naprej pa niso samosesalne. Ob primerni montaži ali ob vgradnji nepovratnega ventila so samosesalne do 3m in več in  ob zagonu je ni potrebno zalivati. Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij, barv ,blata, filtrata, koncentratov, izcednih fekalnih vod, industrijskih kemijskih spojin ..
 Pogonski motorji so energetsko varčni IE3 ali v kombinaciji z frekvenčnim regulatorjem .no napetostjo pa dobavljamo tudi enofazne črpalke.Vse so lahko gnane na agregate.
.
                                      Črpalke so izdelane iz različnih materialov glede na namen in sicer
                              iz jeklene pločevine ,nerjaveče INOX pločevine W.Nr. 1.4571,termoplastov -
                                             polipropilena PP, polivinilklorida PVC,polietilena PEHD

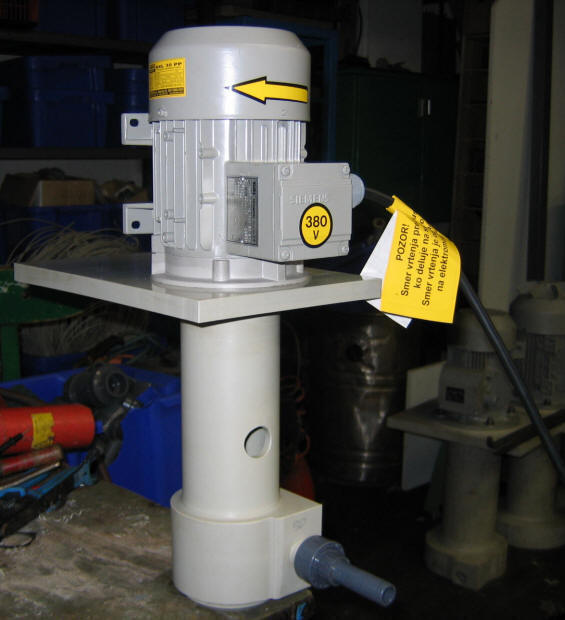

RXL 150-PP

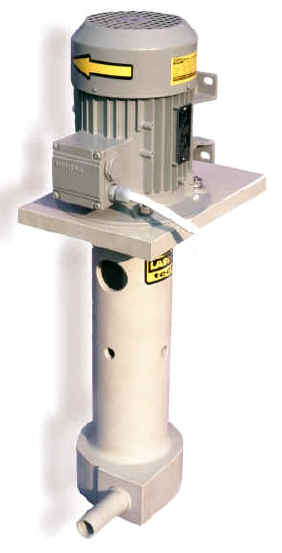

Modeli RXL imajo tovarniško podaljšano gred elektromotorja in so zato črpalni deli daljši. Skupna dolžina od elektromotorja do sesalnega dela črpalke je preko 400 mm kar zagotavlja v nekaterih primerih nadomestilo nepovratnih ventilov.
Točne dolžine so v tehničnih podatkih .Omogoča prečrpavanje umazanih nevarnih tekočin in lahko obratuje v suhem teku.




RXL 350-PP















Airflow izvedba  se vgrajuje pri težkih pogojih kjer so visoke temperature in veliko agresivnih hlapov
Airflow izvedba pomeni da je med motorjem in črpalko zračnost da se motor bolje hladi in da vroči ali agresivni
hlapi ne silijo direktno v motor.
 Ravno tako pa imamo razvite črpalke za proti poplavne sisteme za PREPREČEVANJE POPLAV.
To so črpalke nizkih tlakov in zelo velikih pretokov tudi do 1000l/min=60m3/h.
Te črpalke so integrirane s prevoznim  enostavnim vozičkom in nosili .  Priključek na črpalki je izveden z gasilsko spojko.Za priklope gasilskih cevi večjih premerov. Kjer pa je problem z izmenič

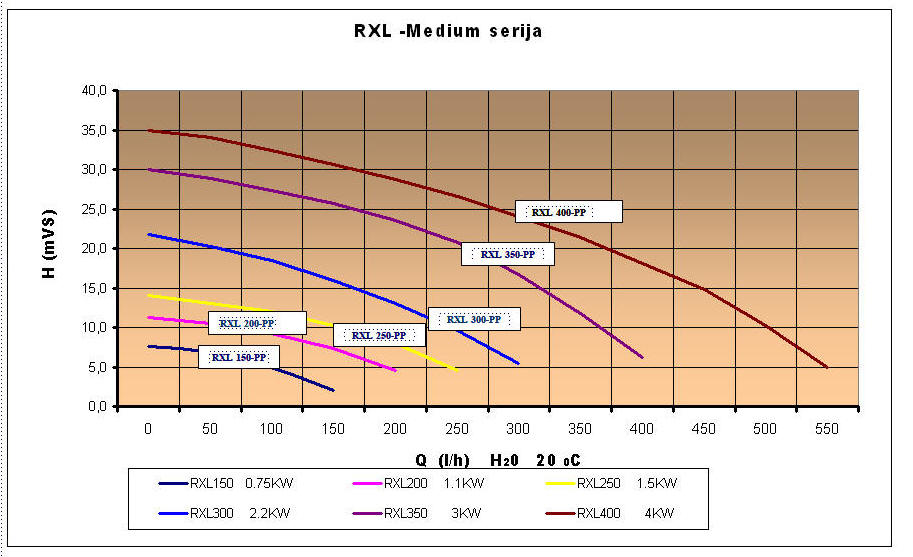

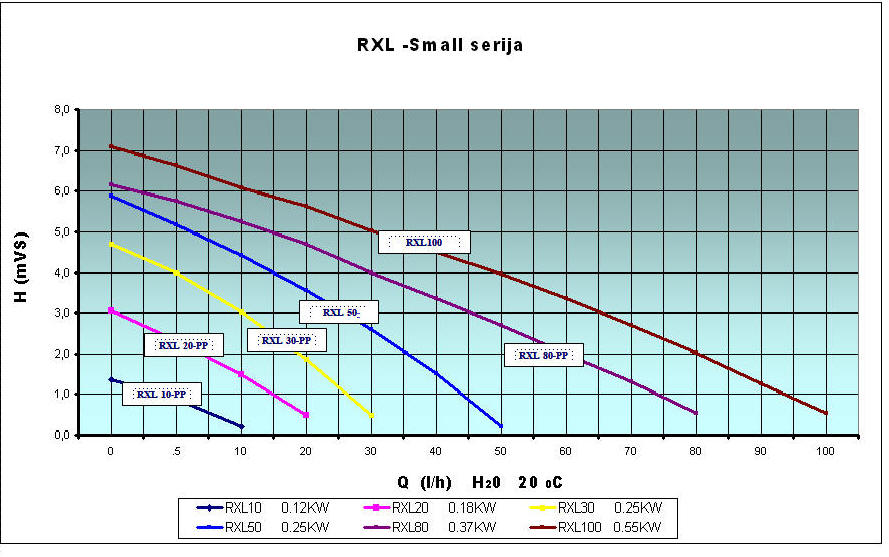

CENTRIFUGALNE     BREZLEŽAJNE     ČRPALKE



   Serija RXL





Kliknite na model ki vas zanima.




RXL 10-PP


120 W
Q=10L/MIN
H= 1mVS
PP,PVC,INOX



    RXL 200 PP 1.1 KW
Q=200 L/MIN
H= 10 mVS
PP
RXL 20-PP 180 W
Q=20L/MIN
H= 3mVS
PP,PVC,INOX		   RXL 250-PP 1.5KW
Q=250 L/MIN
H= 13 mVS
PP
RXL 30-PP 250 W
Q=30L/MIN
H= 5mVS
PP,PVC,INOX		   RXL 300-PP 2,2 KW
Q=300 L/MIN
H= 16 mVS
PP
RXL50-PP 250 W
Q=50L/MIN
H= 4,8mVS
PP		   RXL 350-PP 3 KW
Q=400 L/MIN
H= 15 mVS
PP
RXL 80-PP 370W
Q=80L/MIN
H= 4,8mVS
PP		   RXL 400-PP 4KW
Q=550 L/MIN
H= 30 mVS
PP
RXL 100-PP 0.55 KW
Q=100L/MIN
H= 6mVS
PP		   RXL 500-PP 5.5KW
Q=700 L/MIN
H= 35mVS
PP
RXL 150-PP 0.75 KW
Q=150L/MIN
H= 8mVS
PP		   RXL 800-PP
 		 7.5KW
Q=800 L/MIN
H= 35mVS
PP



OSTALI MODELI  ČRPALK


ADR RXL 150-PP

namenjena prečrpavanju direktno iz 1000L
ADR kontejnerjev



 0.75 KW
Q=100L/MIN
H= 6mVS
PP
z nepovratnim ventilom


       RBL 150 -1100-PP

zelo dolgo steblo
ležajenje keramika /teflon

0.75 KW
Q=150L/MIN
H= 8mVS
PP

h=600-2000mm

NOVOST:   BREZLEŽAJNA ČRPALKA za prečrpavanje iz 1000 l ADR KONTEJNERJEV   * * * * * VREDNO OGLEDA * * *  kliknite na zgornjo sliko * * *

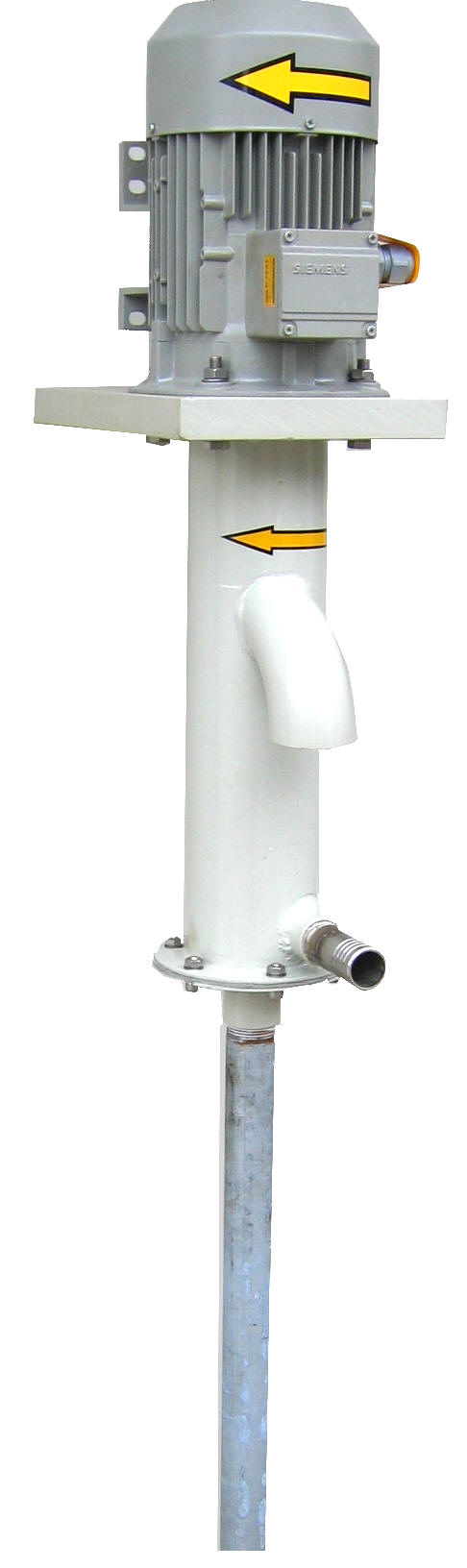

RXL 200-FE CaOH

namenjena črpanju apnenega
mleka (CaOH -kalcijev hidroksid) z ABRAZIVNIMI primesmi

1.5 KW
Q=150L/MIN
H=7 mVS
ST52 jeklo konstrukcijsko
z sesalno cevjo		 RXL 250-KOMUNAL
za prečrpavanje umazanih
vod ali nevarnih snovi
 iz jaškov, kinet ali kanalov
ter drugi modeli specijalnih



 NOVOST- vredno ogleda 1.5 KW
Q=250L/MIN
H=7 mVS
pp
sesanje do 4m
pod nivojem

Nazaj na IZDELKI









 KO –FQ 3000 twin CE

KRMILNA OMARA z 1 frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti 2 naprav:
Glavno stikalo
Stikala START/STOP 2x
Izklop v sili
Potenciometer  0-100%   1x
( enaka hitrost ob vklopu obeh hkrati)

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 600 x 500 x 300
PLC alpha Mitsubishi za sekvence krmiljena
avtomatsko / ročno




  KO –FQ 1500 CE

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti :
Glavno stikalo,
ka START/STOP,Izklop v sili
potenciometer  0-100%

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 400 x 300 x 250





 KO –FQ 1500 CE SCADA

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti ter s krmilnikom na dotik PLC HMI Scada. Panelni  sistem in programska oprema za popolno avtomatiziran avtonomni pogon prilagojena projektu/kupcu lahko daljinsko nadzorovan in napreden v vseh pogledih.
Glavno stikalo,Izklop v sili ,
Barvni zaslon na dotik z logično programsko shemo in zanesljivo senzoriko, Mitsubishi, Yaskawa,frekvenčni regulatorji.

CanOPEN, RS485, Ethernet,RS 232, MODbus...

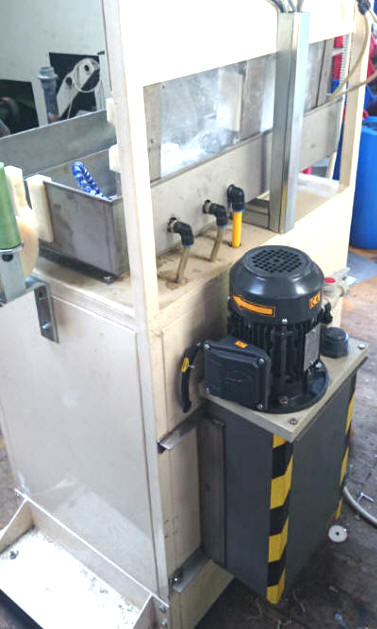

NAPRAVA ZA JEDKANJE s ČRPALKAMI SERIJE RXL AIRFLOW







SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404


SESALNA KOŠARA - izvedba navojna
MAT: polipropilen
KONTROLA PRETOKA - krmiljenje pretoka
preko frekvenčnehga regulatorja

SENZOR NIVOJA - izvedba vilice
MAT: pp / pvc / inox teflon

¸



tlačni regulatori za varno obratovanje



Navodila za UPORABO serija RXL

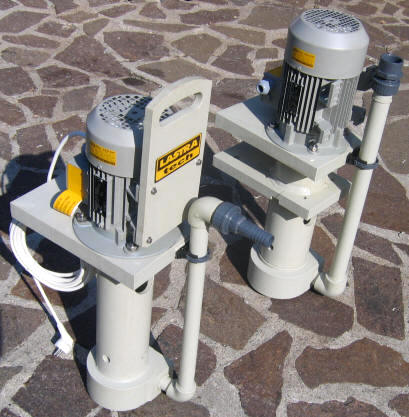

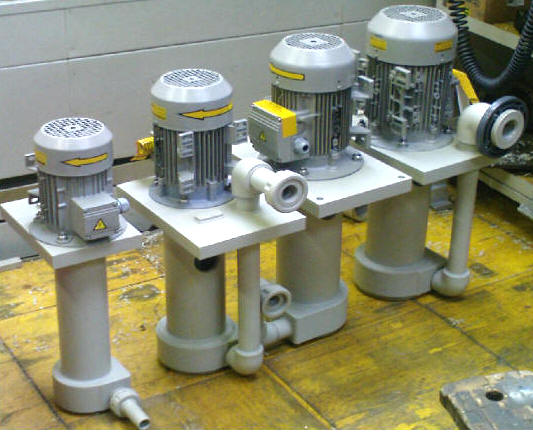

  Na slikah so črpalke prikazane v različnih izvedbah PRIKLOPA  :





  I  izvedba priklopa je normalna standardna izvedba priklopa in gre  direktno iz statorja črpalke zaključi se z holandcem
   L izvedba priklopa pomeni da se tlačni vod obrne navzgor priklop se zaključi z prirobnico ali holandcem z smerekico
   S izvedba  priklopa pomeni da se tlačna cev obrne navzgor gre skozi nosilno ploščo in se obrne proč od črpalke ( horizontalno)  priklopi so holandec ali prirobnica

PRIKLOPI:   I,   L , S   so standardni vendar lahko izdelamo tudi drugačne. Na primer  inox živilske  hitre  spojke  do holandcev in smerekic različnih premerov, specijalnih prirobnic prav tako pa dimenzije ki sel lahko spreminjajo  veljajo za podložne montažne plošče. Lahko jih izdelamo  drugače , lahko so večje lahko so okrogle z dodatnimi odprtinami... Spremembe bistveno ne vplivajo na cene. ...

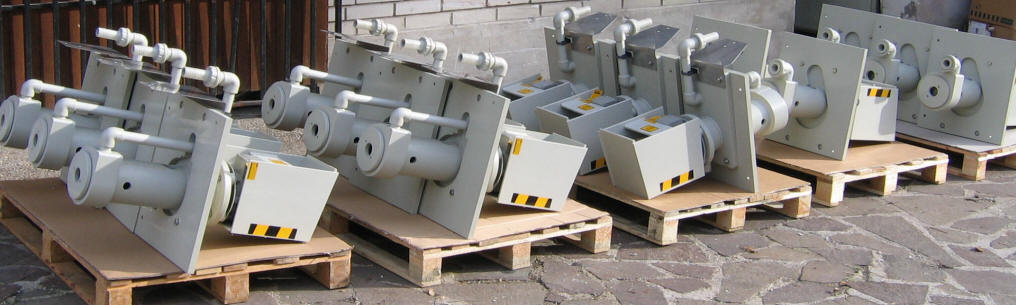

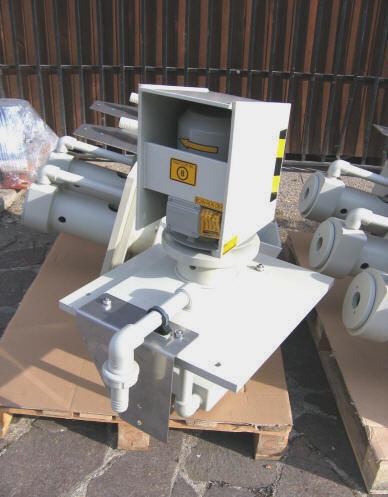

RXL specialne izvedbe
Nazaj na IZDELKI

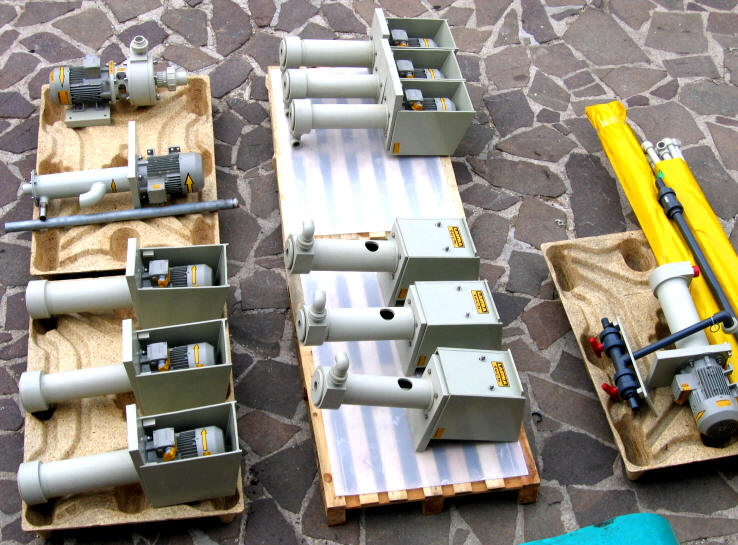

Črpalke RXL se izdeluje tudi v specialnih izvedbah po željah in  zahtevah kupca .

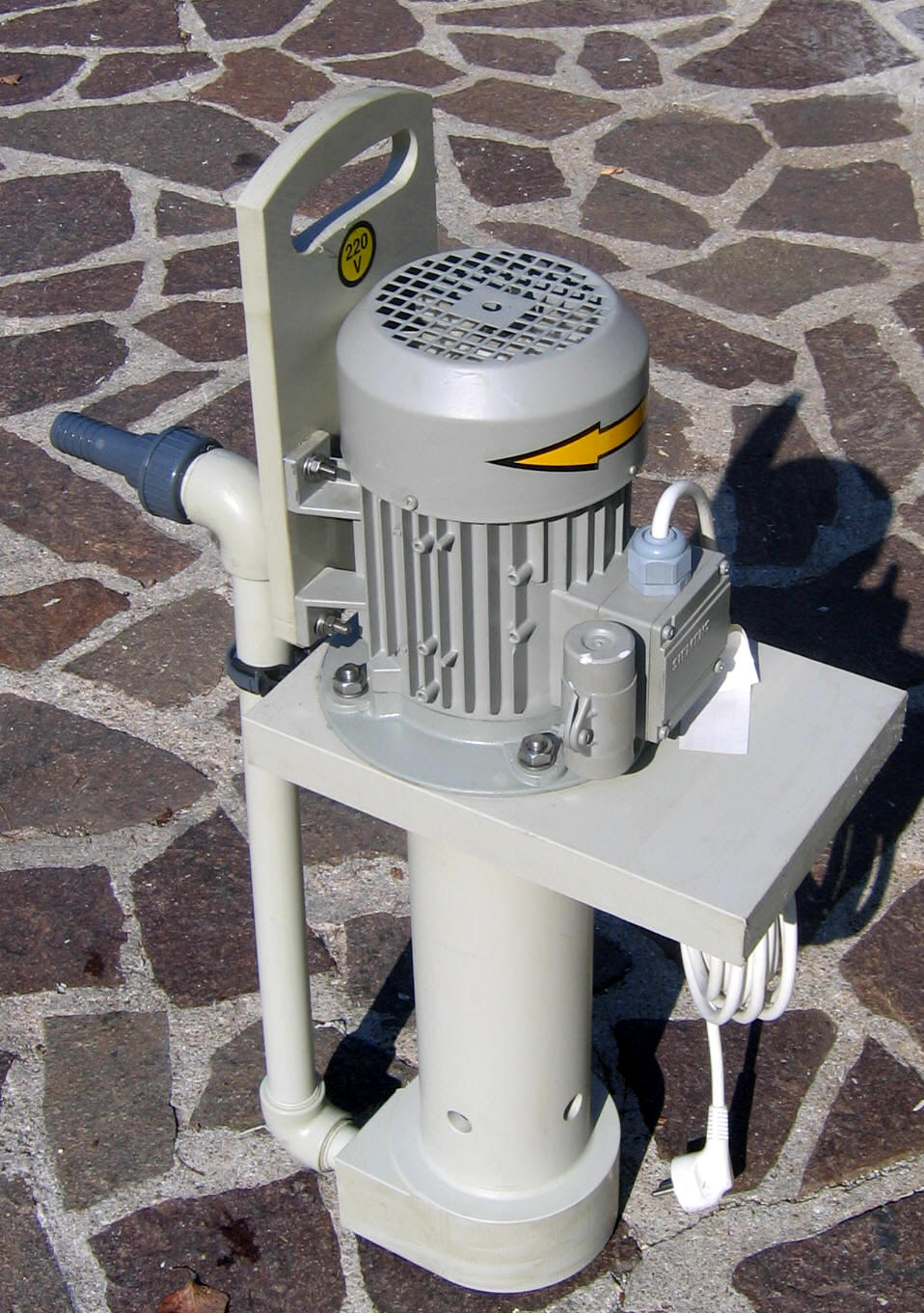

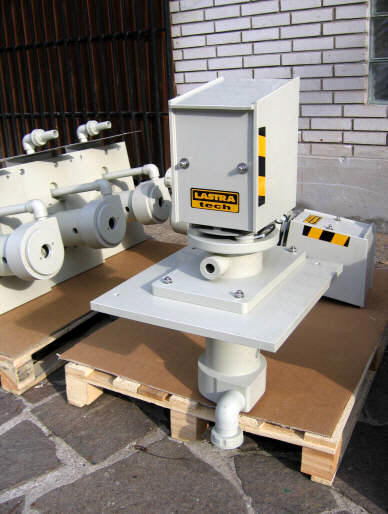

RXL 200 RXL-PP   s prilagojemin sedežem                                                   RXL 150 RXL-PP  220V   za  ROČNO MANIPULACIJO






        dodatna oprema načrpalkah serije RXL

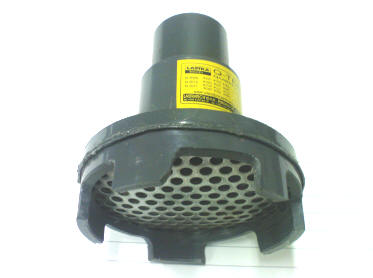

                                                                                                                             specialne sesalne košare za  RXL
 SPECIJALNA ZA ŽVEPLENO KISLINO

            primerjava RXL   vs  RBL



  RXL RBL
SUHI TEK LAHKO NI DOVOLJEN
USTAVLJANJE MED OBRATROVANJEM ZALIVANJE POTREBNO DA če je nivo pod 400mm
z nepovratnim ventilom		 NIKOLI
PREČRPAVANJE VSE DO DNA DA če vmes ne ustavljamo ali ima
montiran nepovratni ventil		 da
PRIMERNOST MANIPULACIJE
prenašanje / mobilnost 		pogojno da
DOLGOTRAJNO OBRATOVANJE priklop na filter da in  priporočljivo pogojno
obraba drsnega ležaj statorja
ABRAZIVI V TEKOČINI in
UMAZANIJA		 da pogojno
ABRAZIV uniči ležaj statorja
LEŽAJ V STATORJU ki je potrošni materijal nima ležajev da
blokirana kugla nepovratnega ventila da če ga ima in je fluid umazan/abraziven nima
sesalna košara  opcija ima







Specjalne izvedbe za specialne aplikacije

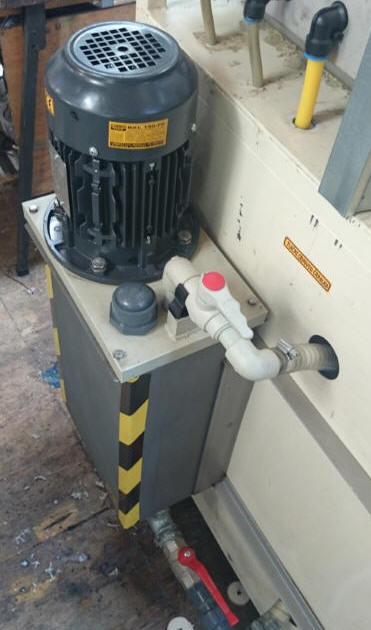

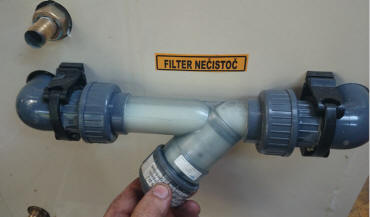

specijalna izvedba RXL150-PP-S namenjena prečrpavanju fluida ki se po določenem času zgosti in tvori zlepke katere črpalka zmelje in jih izloči v filtru nivo pa se konrlira preko nivojskega stikala in  kontrolira pretok preko frekvenčnega regualatorja (spoda)







PRIMER:
vgradnja črpale tip RXL300-PP -S AIRFLOW za praznenje usedalnika kjer je mulj vedno pri obsoječih črpalkah uničil tesnila in nato uničil pogon črpalke

fluid:  abrazivno blato  pomešano s kislim muljem



DODATNA OPREMA Nazaj na IZDELKI


SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC
SESALNA KOŠARA
- izvedba navojna MAT: polipropilen
KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI - z kroglo
TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje


-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
