KRMILNI  MODUL
LASTRA MIX

za  nadzorovano mešanje




Pogonski motorji so energetsko varčni IE3 ali v kombinaciji z frekvenčnim regulatorjem IE2.

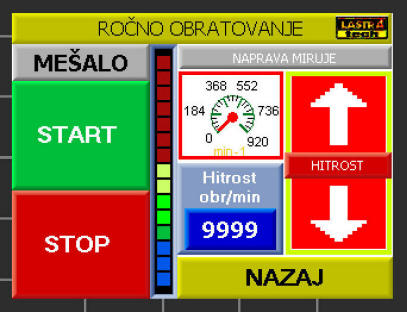

ROČNO OBATOVANJE daje vporabniku možnost ročnega  ali popolnoma avtomatskega vodenja  naprave.
Mešalo  startamo ročno preko ke START ali avtomatsko preko izdelanega programa ki ga sami difiniramo.V ročnem režimi lahko nastavimo hitrost obratovanja preko poščic in sicer;
- puščica GOR – povečunemo hitrost
- puščica DOL – zmanjšujemo  hitrost
Lahko pa pritisnemo na hitrost obratovanje in direktno vpišemo željeno hitrost.

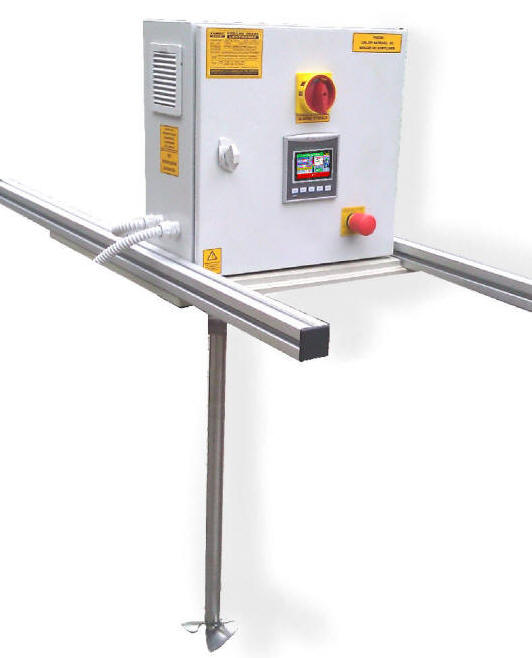

:M 900  PP + LASTRAMIX scada



V avtomatskem režimo pa lahko nastavimo vrsto parametrov za nadzorovan sistem mešanja. Nadzor je možen tudi preko ETERNET povezave.

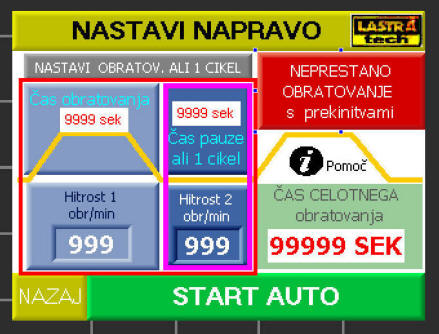

Nastavitveni meni prikazuje možne nastavitve avtomatizacije krmiljenja mešala od časa obratovanja do pauze do zakasnjenega zagona
hitrosti 1, hitrosti 2, celotnega časa obratovanja in načina cikla pauze ..... Sistem je zelo napreden in se ga da vključiti v katerikoli SCADA sistem.

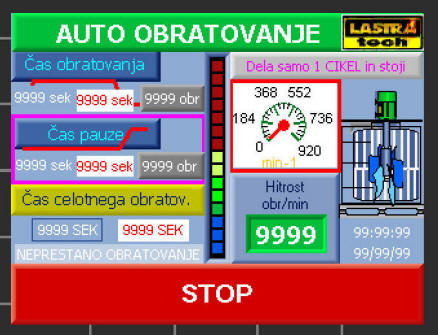

AVTO OBRATOVANJE meni aktivira pred nastavljene parametre in omogoča popolnoma nadzorovan krmilni sistem .
















POČASI  ROTIRAJOČI MEŠALNIKI

  OZNAKA konstrukcija OPIS IN NAMEN MATERIALI DOLŽINE IN MOČI
  RM- A reduktorsko gnana direktna namenjen  mešanju v srednje globokih  nizkih posodah in rezervarjih primerno za goste medije  kislinskoodporna
izvedba
inox pvc ali poipropilen izvedba L= 400 -1000 mm / 1.5-5.5kw
RM-B reduktorsko gnana z dodatnim drsnim ležajenjem v nosilni cevi namenjen  mešanju v srednje globokih  nizkih posodaj in rezervarjih primerno za goste medije  tudi kislinskoodporna izvedba jeklo ali inox L= 1000 -1500 mm / 1.5-5.5kw
RM-C reduktorsko gnana direktna Z OZKIM ROTORJEM namenjen  mešanju v IBC kontejnerjih in posodah z ozko odprtino  za   sredne  goste medije medije jeklo ali inox L=400 -1500 mm / 1.5-3kw







     HITRO ROTIRAJOČA MEŠALNIKI

  OZNAKA konstrukcija OPIS IN NAMEN MATERIALI DOLŽINE IN MOČI
  CBM dodatno ležajenje z podaljšenim ohišjem za pogonom namenjen aktivnemu mešanju v globokih bazenih rezervarjih cisternah ( čistilne naprave) jeklo ali inox L= 1000 -1500 mm / 1.5-5.5kw
  ML dodatno drsno ležajenje v nosilni cevi namenjen aktivnemu mešanju v SREDNJE globokih bazenih tudi za srednje goste medije jeklo ali inox L=800 -1500 mm / 1.5-3kw
 M direktno gnano mešalo namenjen aktivnemu mešanju v nizkih in  srednje globokih rezervarjih tudi kislinskoodporni the tudi v IBC kontjnerje jeklo ali inox. oolipropilen
pvc,pe
L= 100 -1500 mm / .037-3kw
TXL direktno gnano TURBO mešalo za mešanje brez lokalnega vrtinčenja  medija deluje na način da točkovno sesa in tlačni poriva  fluid  po volumnu,  preprečije  nastajanje usedlin , kislinskoodporne izvedbe zelo učinkovit pri raztapljanju polipropilen L= 400 +4000mm
0.37-5,5 kw
CLASICA MIX specijalna sodovna mešala namenjena mešanju vsebin v sodovih ročna izvedba, kislinskoodporna, integrirana v črpalko PVC ali PP L=620,900,1200
500 W 230V
MT-FQ za IBC
kontejnerje
nadgradna serije M za mešanje vsebin v IBC kontejnerjih namenjena mešanju vsebin v IBC kontejnerjih z možnostjo krmiljenja obratov , fiksno enostavno prigradnjo in  krmiljenjem po programu INOX in PP L=  eleskopsko
700-900
1500 W
3X400V






:M 900  PP  kislinskoodprna verzija








Krmilni sitemi
 za nadzor hitrosti  &  programskih sekvenc SCADA





 KO –FQ 3000 twin CE

KRMILNA OMARA z 1 frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti 2 naprav:
Glavno stikalo
Stikala START/STOP 2x
Izklop v sili
Potenciometer  0-100%   1x
( enaka hitrost ob vklopu obeh hkrati)

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 600 x 500 x 300
PLC alpha Mitsubishi za sekvence krmiljena
avtomatsko / ročno

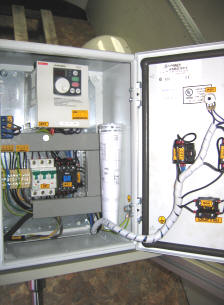

 KO –FQ 1500 CE

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti :
Glavno stikalo,
ka START/STOP,Izklop v sili
potenciometer  0-100%

frekvenčni regulator :
MITSUBISHI s stikalno blok
omaro dim 400 x 300 x 250





KO –FQ 1500 CE SCADA

KRMILNA OMARA s frekvenčnim regulatorjem
za avtomatsko krmiljenje hitrosti ter s krmilnikom na dotik PLC HMI Scada. Panelni  sistem in programska oprema za popolno avtomatiziran avtonomni pogon prilagojena projektu/kupcu lahko daljinsko nadzorovan in napreden v vseh pogledih.
Glavno stikalo,Izklop v sili ,
Barvni zaslon na dotik z logično programsko shemo in zanesljivo senzoriko, Mitsubishi, Yaskawa,frekvenčni regulatorji.

CanOPEN, RS485, Ethernet,RS 232, MODbus...

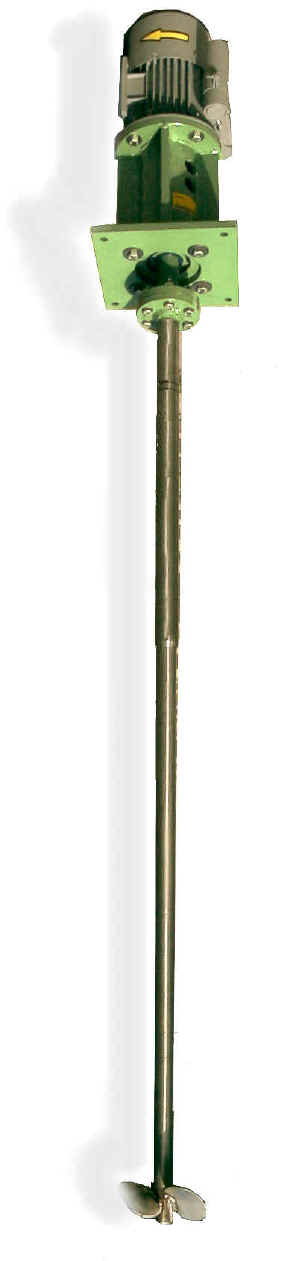

:CMB-1500 INOX

Centrifugalna dodatnoležajena mešala so namenjena za mešanje manj viskoznih tekočin, suspenzij in emulzij nivoja viskoznosti vode,

kinematične viskoznost
n < 1.6 mm2/sek
gostote   r < 1.1 kg/dm3.

Izvedba je konstruirana tako, da  je za elektromotorjem podaljšan statični jeklen okvir v katerem je sedež za kroglični ležaj in semeringe.

Kompletni sklop je sestavljen preko vijačnih zvez.

Zaradi tovrstne dodatno ležajene izvedbe je gred  mešala daljša.

Vsi strojni elementi so  standardni in ne predstavljajo visok strošek ob nastopu servisa.

Vmesni del med  elektromotorjem in gredjo mešala je povezano z posebno spojko.

Oblika rotorja povzroča aksialno gibanje medija.Ce je mešalo postavljeno v okroglo posodo, mora le to imeti prigrajene motilnike mešanja ,drugače se kompletni del tekočine začne vrteti in nastane lijak brez efekta mešanja.

Delno lahko problem rešimo tako, da ga prigradimo iz centra .

Mešalo ni prirejeno za delovanje v prazni posodi. Vtem primeru pride do poškodbe mešala za katero proizvajalec ne jamči.

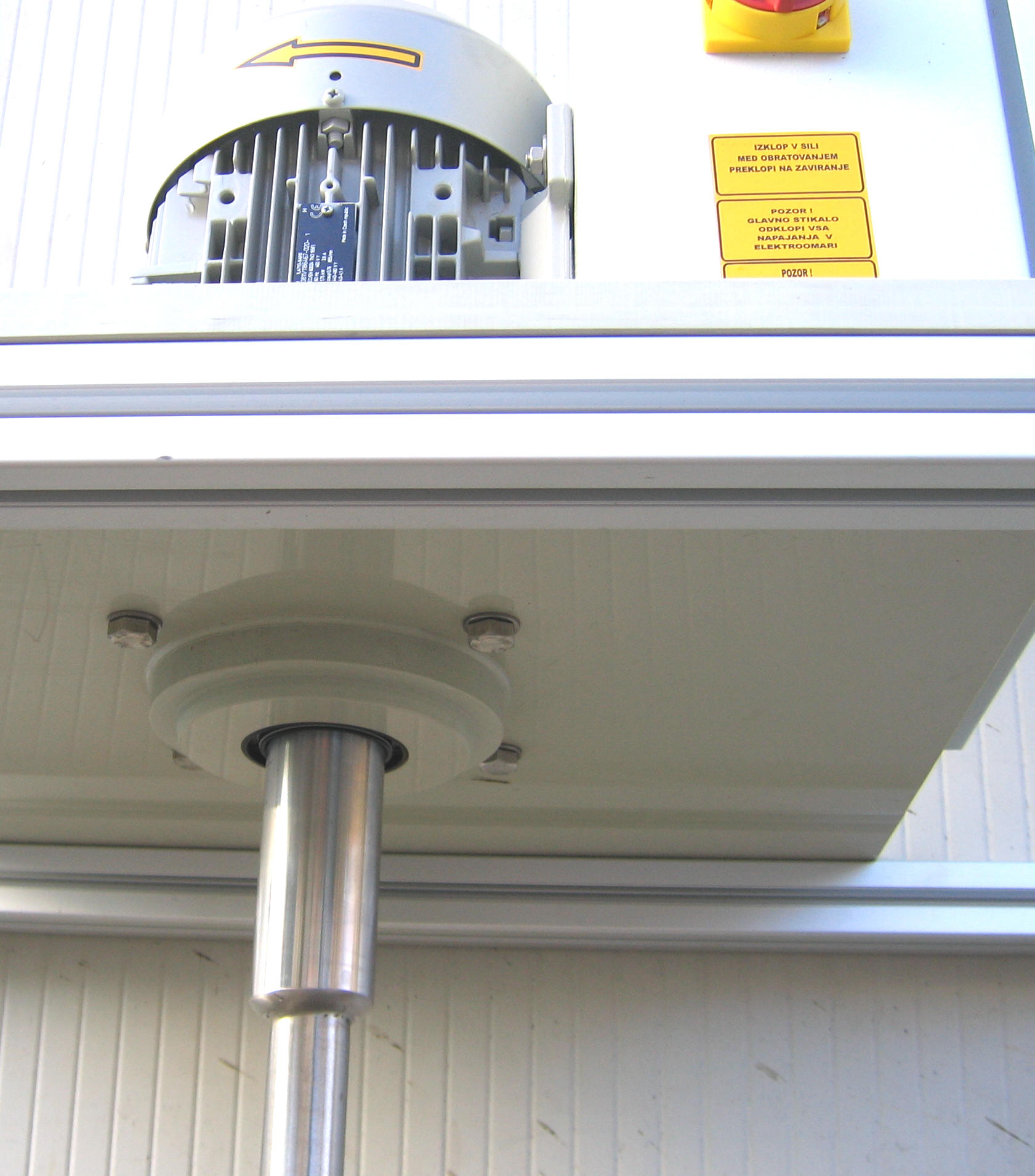

Spodnji ojačitveni del CMP serije,kjer je sedež dodatnega ležaja







:
 ML  800inox

Ležajenje: teflonsko
Gred:  INOX1.4571

:

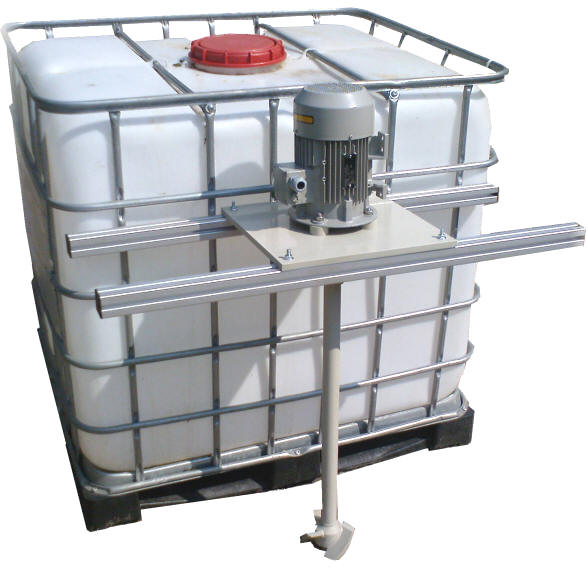

 M 800  PVC
Ležajenja ni
gred: kons. jeklo +PVC ali PP 4mm prevleka


IZVEDBE RAZLIČNIH GEOMERIJ ROTORJEV
izdelani po
CAD/CAM postopkih

  Poznamo veliko izvedb, z teflonskim ležajenjem, keramičnim ležajenjem...

Izdelujemo tudi turbo mešala z izoblikovanim aksialmin lijakom ki nam
pomagajo ohranjati radialne vibracije pri bolj gostih tekočinah.
Za manjše reaktorje pa mešala opremimo z reduktorjem in freqvenčnimi regulatorji.

Impregnacije mešal so:
 PP, PVC, PVDF,kavčuki EPDM ali FPM  (impregnirajo se na jeklene gredi )
materiali za rotorje in gredi: INOX 1.4571 CrNi-Mo kislinskoodporno jeklo

                                                                     MEŠALA    serija: M in RM , ML

:ML-1800  INOX

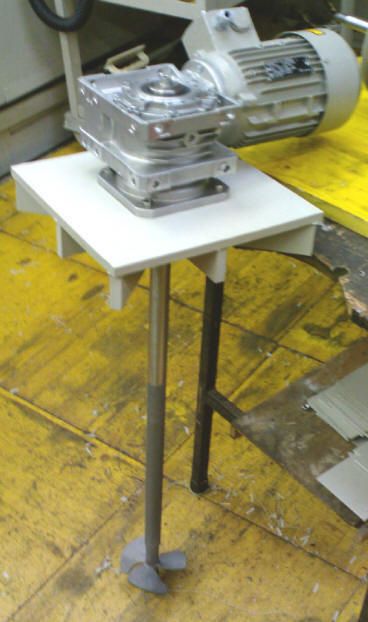

:RM-A 600  PP

Centrifugalno mešalo
:   RM-600 PP
Prikljucitev:   P=0.37 kW  3*380V , 50HZ
HITROST: 140 OBR/MIN
T max: 75 C

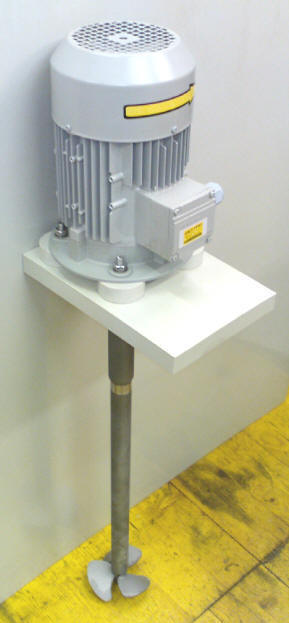

:M 900  INOX
P=3X400V 1.1 KW 900 obr/min
MATERIAL: INOX 1.4404
PREMER LOPATIC 140 mm

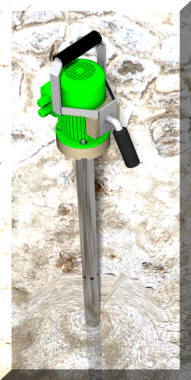

SPECIJALNA MEŠALA CLASICA MIX




:M 600INOX +montažna plošča                                 :RM-C   850  INOX

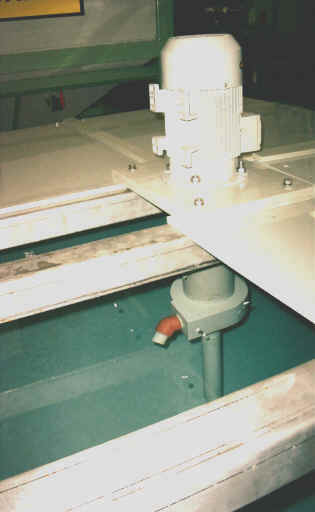

TURBO MEŠALA

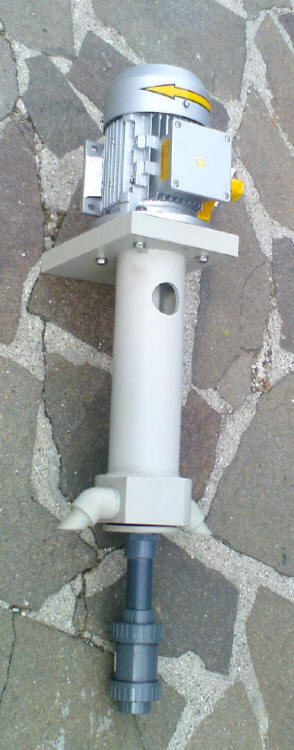

:TXL 150  pp+NEP. VENTIL




Turbo mešala serije TXL IMAJO STANDARDNO VIŠINO GLAVE 400MM to pomeni da mora biti medij (voda )od vrhnega roba posode cca 350 mm prisotna da je rotor zalit.Vgrdii pa se lahko tudu nepovratni ventil in je lahko potem nivo nižji.
Ker ta mešala mimajo drsnih ležajev in lahko tečejo v prazno ležajenje gredi prevzame motor sam.
Serija turbomešal TXL preprečujejo vrtenje celotne vsebine v posodi.
Vrsta fluida je lahko taka da so v njem  prisotni abrazivni delci.

Sesalna cev je podaljšana do dna kamor se vgradi sesalna košara zato da se v vašem primeru vlakna ne navijejo na rotor.princip mešanja je sledeč spodaj jemlje tekočino in jo diagonalno poriva v kote posode.Kadar nivo vode niha pod 400mm takrat na sesalno cev montiramo še nepovratni ventil firme +GF+.
Izvedba je odporna na kisline in lužine.
Maximalna obratovalna temperatura 70 C.
Nazaj na IZDELKI

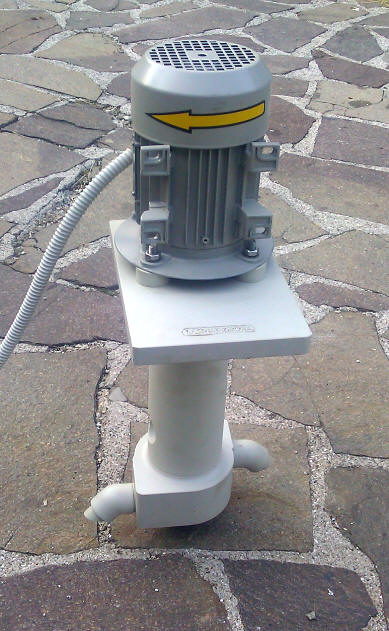

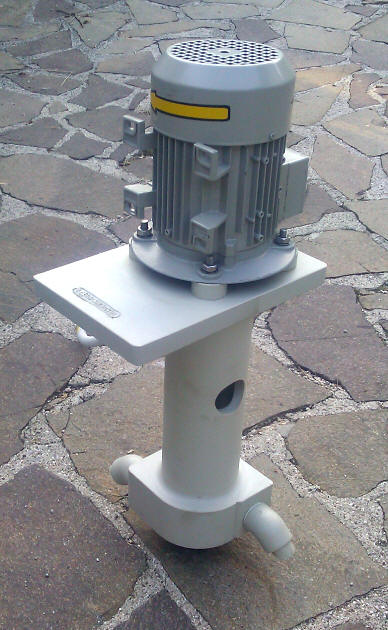

Centrifugalno turbo mešalo
:   TXL-150 PP
Prikljucitev: I=1,8A   P=0,75 kW  3X400V , 50HZ
Max mešalni pretok:   150 l/min
T max: 75 C*

*PP nepovratni ventil / PVC tmax=40C

Suhi tek je dovoljen !


za mešanje brez lokalnega vrtinčenja medija deluje na način da točkovno sesa in tlačno poriva fluid po volumnu,

preprečuje nastajanje usedlin

kislinskoodporna izvedba zelo učinkovit pri raztapljanju soli


medij dejansko kroži in se kristali turbolentno oblivajo in pospešijo
razstaplanje

to mešalo je hitrovrteče in deluje kot črpalka ki v sredi sesa in v vogale poriva fluid

lahko obratuje na suho in abraziv/soli  ne škodijo rotorju









:TXL  150  PP



:TXL 300  PP  TURBO MEŠALO IN SPECJALNE IZVEDBE









:TXL 250  pp  TURBO MEŠALO


Centrifugalno turbo mešalo
:   TXL-250 PP
Prikljucitev: I=3.25A   P=1.5 kW  3*380V , 50HZ
Max mešalni pretok:   250 l/min
T max: 75 C

Suhi tek je dovoljen !






MEŠALNIKI -MALI  inox

DRUGI MEŠALNIKI & REAKTORJI

 : M 300  inox
 -ležajenja ni
 -varjeno po TIG postopku
 -gred: INOX 316 Ti W.Nr. 1.4571

MOČI DO 550 W
možnost nastavitve hitrosti

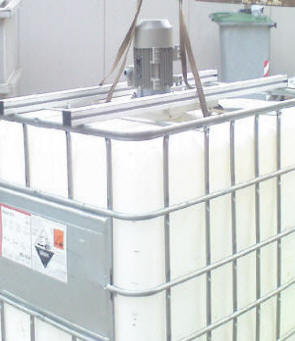

 MEŠALA ZA I.B.C KONTEJNERJE

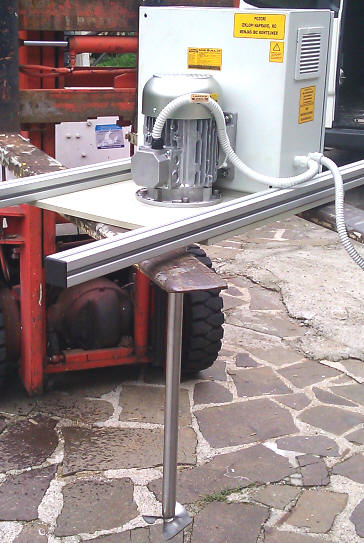

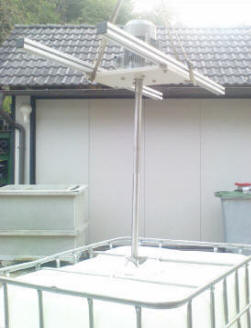

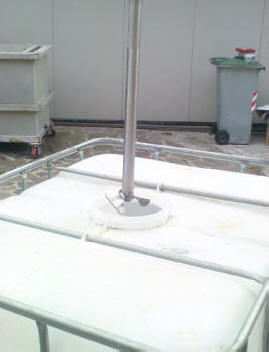

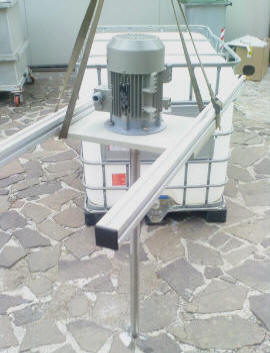

  Serija : MT 700/900 INOX teleskopska izvedba*+frekvenčna regulacija


*teleskopska izvedba:
POMENI, DA Z ENIM VIJAKOM enostavno in hitro SPREMENITE DOLŽINO MEŠALA IZ DOLINE 700mm ( sodi 200L) NA DOLŽINO  900mm (IBC kontjner)



: MT 700-900 -FQ -INOX

pogon: asinhronski  SIEMENS

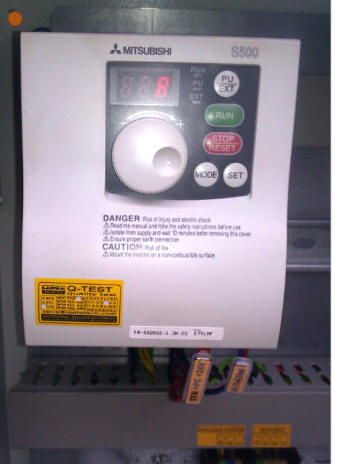

krmiljenje: MITSUBISHI S500 FQ, PLC
moč/hitrost: 1.5 Kw       700 obr-1
priklop: 3x380 V  50Hz
material: INOX W.NR. 1.4571 (316ti)
regulacija : zvezna 5-100%

zaščita:

tokovna
teleskopski model:  ROTOR fi 140
POZICIJE DOLŽIN: 700 , 900 mm

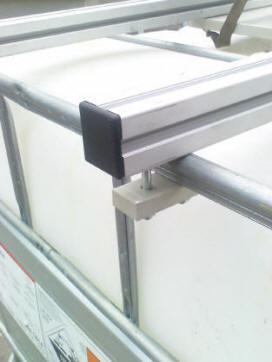

nosilni okvir : PP in AL profili z upenjali
                                             za  IBC okvir

KRMILJENJE PO PROGRAMU:
*po časovnem programu koliko časa
*lahko po točni uri
*lahko s prekinitvami pauza /obratovanje
*lahko na način zagon nizki obrati ,
  obratovanje z prekinitvami, zaključek visoki
  obrati.
*po nekem zunanjem signalu
*čisto ročno START/STOP/NASTAVITEV
                                       HITROSTI










 Serija : M 900 INOX
 IBC























 Serija : M 900 PP

 IBC
za koncentrirane kisline





Nazaj na IZDELKI





 Serija : CLASICA  MIX

ASINHRON MEŠALA





MEŠALA CLASICA  MIX- INOX FQ ASINHRON

Centrifugalna mešala serije CLASICA MIX so namenjena za mešanje srednje viskoznih tekočin direktno v posodah oziroma embalaži ki imajo odprtine  zgoraj izdelana na navojni čep . Premeri odprtin ki pridejo v poštev za clasicamix so d41,d 51 mm ali več).

Mešala so namenjena prvenstveno hitri prirpavi tekočin katera vsebina se mora kontinuirano mešati.Zaradi varstva okolja in zmanjševanja tveganja je priporočljiva izvedba mešanja ker s tem načinm dela zmanjšamo manipulacijo pretakanja in druge aktivnosti in investicije za mešanje.



Izdelamo lahko izvedbe ki so namenjene za mešanje jedkih/ alkalnih /kislih  kemičnih pripravkov vendar ne višjih temperatur kot 70C

V sami osnovi se lahko izdela oprema iz;

- termoplastov kot so polipropilen (PP) ,polivinilklorid ( PVC) ali  polivinildenfluorid (PVDF)  z drsnimi ležaji iz tehnične keramike SiC ali AlO3 ali posebne izvedbe ležajev iz politetrafluoretilenov s polnili (PTFE) po DIN 16782-2 Polytetrafluoroethylene (PTFE)



-iz nerjavečega kislinsko odpornega jekla ANSI 316Ti  (Wr.Nr.1.4571 ) v kombinaciji z oksidno keramiko ali  ležajnimi bronzami  DIN EN 17662 ( CuSn8) ali DIN 1705 (CuSn12)



Z napravo CLASSICAMIX mešamo tekočine oziroma medije kinematične viskoznost fluidov do  n < 1.6 mm2/sek    in   gostote   r < 1.5 kg/dm3.








TEHNOLOGIJA MEŠANJA:



V osnovi je naprava izdelana iz mešalne naprave Clasica gnane preko asinhronskega elektromotorja in krmilne elektroomare za nadzor hitrosti in obratovalnega režima mešanja.

Sama naprava clasica mix je izdelana na način da je na gred elektromotorja podaljšana ter na več mestih ležajena in se zaključi z aksialnim rotorjem. Rotor je ponavadi izdelan iz termoplastov, Zaradi obodne hitrosti dviguje fluid aksialno po cevi in se skozi odprtine ohišja vrača pod tlakom in masnim pretokom direktno nazaj v fluid in ustvari vrtinčno horizontalno gibanje in s tem dobro mešanje kljub malim dimenzijskim lastnostim.




















SENZOR NIVOJA - vilice MAT: Wr.Nr.: 1.4404




E-mail :SERVIS

filmski prikaz problema kavitacije in nepravilnega načina mešanja če je posoda okrogla
in se kompletni sistem žačne vrteti v smeri gibanja mešala .... rešitev so dušilne ovire....
