Pnevmatske ročne samosesalne črpalke




CLASICASICALASICA
 Air
INOX   ver.2017
PNEVMATSKE SODOVNE ČRPALKE



POVPRAŠEVANJE & CENIKNazaj na IZDELKI

Podobni ELEKTRIČNI TIPI
Enostave ROČNE





Pnevmatske samosesalne črpalke so namenjene za pretakanje agresivnih, nečistih, čistih in viskoznih tekočin v različnih vejah industrije. Glavna prednost je v tem, da je pogon motorja izveden z pnevmatskim motorjem.
Črpalka deluje na način, da aksialni rotor na začetku sesalne cevi dviguje tekočino   in jo tlačno potisne v tlačni cevovod.


Izvedba črpalke omogoča prečrpavanje tekočin viskoznosti nivoja olj, oljnih emulzij. Pretok črpalke lahko spreminjamo z krmilno ročico ali pa z regulacijo na ventilu regulatorja pritiska. Tesnenje je izvedeno z Sic/SiC keramiko in FPM/Ptfe tesnili.



*izredno lahka in zanesljiva izvedba  * za prečrpavanje problematičnih tekočin *  višine sesalnih cevi do 1500mm *  deluje že pri tlaku 4.5 bar  *   idealno razmerje med ceno in kvaliteto *  pnevmatski motorji nemškega priizvajalca *

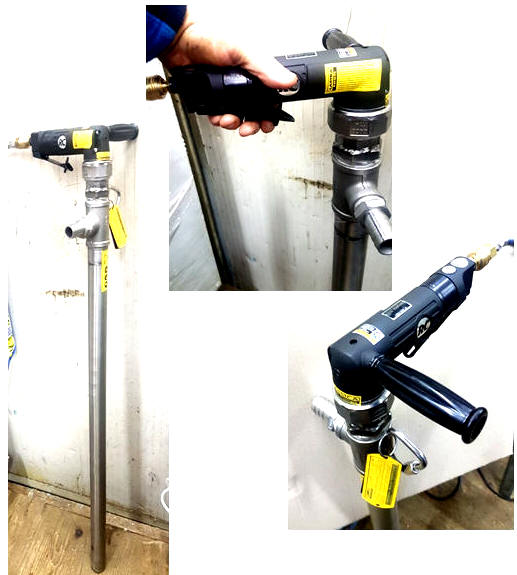

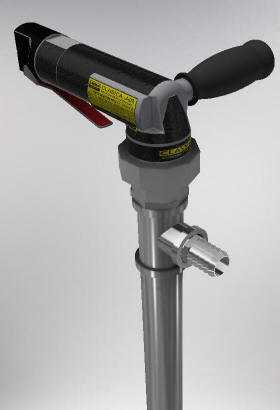

CLASICA sodovna črpalka je izdelana iz kvalitetnih materialov in je namenjena  pretakanju nevarnih snovi.  To cenovno najugodnejša verzija sodovnih črpalk. Tesnenje je izvedeno z SiC/SiC keramiko v kombinaciji z FPM/EPDM.





TEHNIČNE INFORMACIJE :



Tip črpalke:

CLASSICA AIR 80-50 INOX L920

Moč motorja/tip:

750 W
RODCRAFT pnevmatski

Max pretok:

75 l/min **

Max.tlačna višina:

4,5 mVS

Max. kinem.viskoznost

114 mm/s2

Material črpake

PP / A4

Max temp medija:

70 C



Dim sesalne cevi:

Fi 50mm

Dolžina  sesalne cevi:

920  (mm) gre v ADR SOD 200L /60L /IBC /

Dim  tlačne cevi :

DA 25/DN20 SMEREKICA

Tesnenje

SiC/SiC/FPM(viton)

Teža:

4kg



sesalne dolžine:

600 ali 900,1000 mm
1200mm

izvedbe:

INOX/PP

Način priklopa tlač cevi

holandec smerekica

Pretok krmilimo preko stikala na črpalki*.

Izvedba popolnoma ročna.

Stikalo 1-0 zvezna regulacija PNEVMATSKI VOD

Ne sme obratovati v suhem teku.

* OPCIJA
** LAHKO VARIRA
















Delovanje in priklop

Deluje na način, da aksialni rotor na začetku sesalne cevi dvigujee tekočino po sesalni cevi in ven iz črpalke v tlačno cev.
Centrifugalne samosesalne črpalke so namenjene za pretakanje agresivnih, čistih in sorazmerno gostih tekočin v različnih vejah industrije.Priklop na PNEVMATSKO omrežje je z standardno ES spojko  Črpalko vklapljamo preko tipke na črpalki. S tipko lahko krmilimo tudi pretok .
Priklop cevi za izpustni tlačni cevovod je izdelan  tako da ga z dvovijačnikom privijete na črpalko pri inox izvedbi pa z smerekico.  Izvedba je popolnoma ročna.

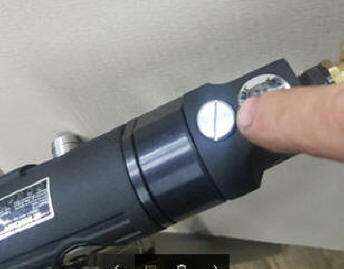

Regulacija obratov

Vrši se z redukcijo tlačnega regulatorja pri naoljevalni grupi , ali na pogonskem motorju direktno na pogonu.Ponavadi to nastavite ne spreminjamo.Le ta nam regulira max obrate in s tem pretok črpalke.

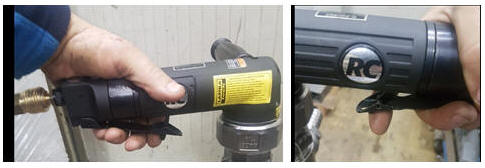

START / STOP

Lahko pritisnemo in stisnemo ročko  START. Pritisni del pri tem moramo odriniti ( zaradi varnosti da se med prenašanjem ne sproži če je priključena ). Za STOP spustimo pritisno ročko.

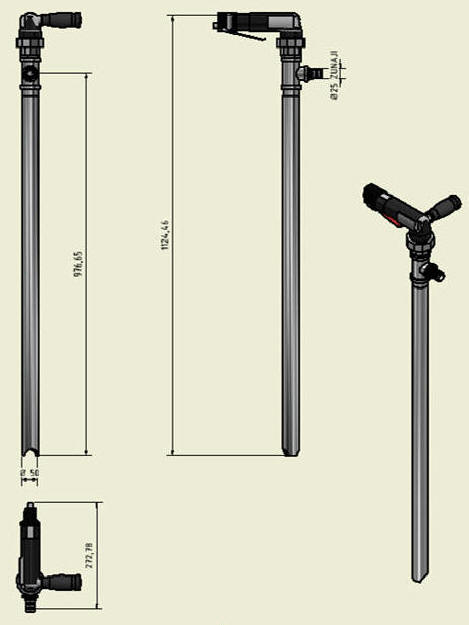

DIMENZIJE:    CLASSICA AIR 80-50 INOX L920

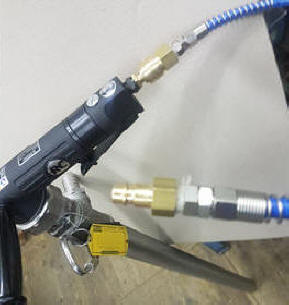

PRIKAZ PNEVMATSKIH PRIKLJUČKOV

Priključitev na vod

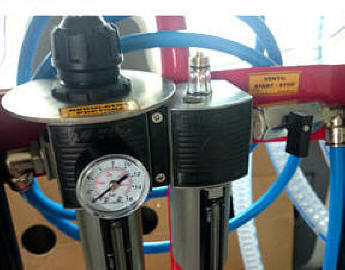

Odjemno mesto za črpalko kamor se priključi mora biti ustrezno označeno. Na koncu voda pred priklopno spojki mora biti montirana pripravna grupa ki vsebuje, filter regulator pritiska, in naoljevalec. Olje v naoljevalec naj bo SAE10 .  Max  obratovalni tlak črpalke je 6 BAR.

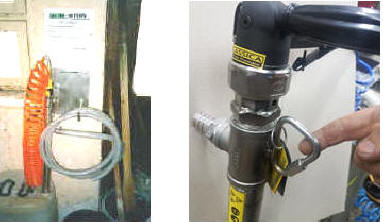

PARAVILNO ODLAGANJE ČRPALKE                       ODLAGALNA KONZOLA



Skladiščenje



Po uporabi sprati z vodo.Priporočamo da se črpalka skladišči če je stalno v uporabi kar v hoboku polnem sveže vode.
Pomembna je občasna menjava vode.
Drugače se skladišči na ODLAGALNI KONZOLI na njo se odlaga črpalka, tlačna cev in pvevmatski vodnik. Pod črpalko pa je zbiralna posoda.






SPECIALNE IZVEDBE




















  CLASICA AIR-60 INOX STAR MODEL

L=1200 mm,
   Q=60L/ min

Specijalna  izvedba
dolžina sesalne
cevi je več kot 1 m
in premer cevi
50,40, 38 ali 32 mm
z PP ali INOX rotorjem in možnostjo izvedbe
mešanje/črpanj,držalo inox, z integriranim nepovratnim ventilom ...
